安全铰链开关 TESFA/ST24.1/0
来源：未知 日期：2017/12/28 浏览量：次
TESFA/ST24.1/0 安全铰链开关的设计及操作模式：
铰链安全开关的一个基本特点是安全开关内部装有凸轮。根据EN 1088的要求，凸轮和操动件之间的肯定连接以及保护以防止随意改变结构得以实现。开关内这样的设计，提供给用户一定的成本优势，不再需要安装专门的凸轮。
TESFA/ST24.1/0 安全铰链开关的应用：
这些安全开关适合铰链安全门，这些防护门需要关闭起来以确保操作安全。在实际中遇到的各种安全需求都可以通过各种铰链门上的安全开关来满足。根据特定型号的开关，较小的门和维修盖板以及重铰链门的工程机械和设备一样，都可以通过提供方便的装配和维护来保护。
产品特点：● 金属外壳
● 为左或右门铰链
● 耐油和石油产品
● 1 电缆进口 M 16 x 1.5
● 1 联接器 M12, 8-芯
● 开关角度固定
● 简单安装，适合所有常规型材 (30 … 60 mm)
| 订货须知 | |||||||||||||
| 产品型号 | TESFA/ST24.1/0 | ||||||||||||
| 产品代码 | 101182872 | ||||||||||||
| 分级 | |||||||||||||
| 标准 | EN ISO 13849-1 | ||||||||||||
| B10d常闭触点（NC） | 2.000.000 | ||||||||||||
| B10d常开触点（NO） | 1.000.000 | ||||||||||||
| 目标时间 | 20 年 | ||||||||||||
| 注意 |
 |
||||||||||||
| 通用属性 | |||||||||||||
| 产品名称 | TESF | ||||||||||||
| 标准 | EN 60947-5-1 / BG-GS-ET-15 | ||||||||||||
符合指令 (Y/N)  |
有 | ||||||||||||
| 原料 | |||||||||||||
| - 外壳的原材料 | 压铸锌 | ||||||||||||
| - 触点材料 | 银镍合金 10 | ||||||||||||
| 外壳颜色 |
黑色  |
||||||||||||
| 重量 | 840 g | ||||||||||||
|
|||||||||||||
| 机械参数 | |||||||||||||
| 电路连接说明 | 插入式连接, 底部 | ||||||||||||
| 机械寿命 | > 1.000.000 操作次数 | ||||||||||||
| 开关频率 | 1200/h | ||||||||||||
| 打开角度 | 180° | ||||||||||||
| 肯定断开角度 | 10° | ||||||||||||
| 附加铰链 (是/不) | 有 | ||||||||||||
| 可调铰链开关(Y/N) | 无 | ||||||||||||
| 校正帮助 (是/不) | 有 | ||||||||||||
| 内部安装(Y/N) | 无 | ||||||||||||
| 外部安装(Y/N) | 有 | ||||||||||||
| 电气参数 | |||||||||||||
| 转换元件说明 | 常开触点（NO）, 打开(NC) | ||||||||||||
| 转换原理 | 爬行电路元件 | ||||||||||||
| 辅助触点数量 | 2 件 | ||||||||||||
| 安全接触点的数量 | 2 件 | ||||||||||||
| 额定冲击耐压 Uimp | 2.5 kV | ||||||||||||
| 额定绝缘电压 Ui | 250 V | ||||||||||||
| 热测试电流 Ithe | 2.5 A | ||||||||||||
| 应用类别 |
AC-15: 230 V / 2 A, DC-13: 24 V / 1 A |
||||||||||||
| 最大保险容量 | 2 A D型玻璃保险 | ||||||||||||
| 低电压分断 | 1 mA / 5 VDC | ||||||||||||
| ATEX | |||||||||||||
| 燃气防爆类别 | 无 | ||||||||||||
| 粉尘防爆类别 | 无 | ||||||||||||
| 包含在发货中 | |||||||||||||
| 附加铰链 | |||||||||||||
| 图表 | |||||||||||||
 注意 图  肯定断开NC触点 动作 未动作 常开触点 常闭触点 |
|||||||||||||

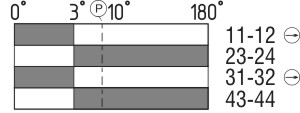

| 开关行程图 | |||||||||||||
 注意 开关行程图  触点闭合 触点打开 设置范围 断点 肯定打开顺序/角度VS NO 触点调节范围 VÖ NC触点可调节范围 N 行程后 |
|||||||||||||
| 认证 | |
| 认证 |
 BG UL |
| 尺寸 | |
| 传感器尺寸 | |
| - 传感器宽度 | 141 mm |
| - 传感器高度 | 115 mm |
| - 传感器长度 | 21.5 mm |
| 注意 | |
| 门关闭等效于触点行程图在= 0° | |
| 工厂设定开关角度是3°。 | |
| 肯定断开角度在 5°。 | |
| 在正常磨损情况下，达到设定机械寿命，角度可以增加到 8°。 | |
| 警告！根据EN 60204-1要求，带插座的型号只能用在PELV电路中。 |
