操动件 -> AZ 17/170-B15
来源：未知 日期：2017/01/09 浏览量：次
● 特别适合滑动门
| 订货须知 | |
| 产品型号 | AZ 17/170-B15 |
| 产品代码 | 101139789 |
| EAN 编号 | 4030661282275 |
| eCl@ss | 27-27-92-16 |
| 通用属性 | |
| 产品名称 | Langer abgewinkelter Betätiger B15 |
| 重量 | 24 g |
| 机械参数 | |
| 操动件设计 | 成角度的 |
| 最小操动半径 | 140 mm |
| 注意 | |
| 铰链门，垂直于操动件平面的最小操作半径140 mm | |
| 和操动件200 mm在同一平面上的铰链监控最小操动半径 | |
| 铰链的轴应该高出安全开关顶部边缘25mm且在同一平面。 | |

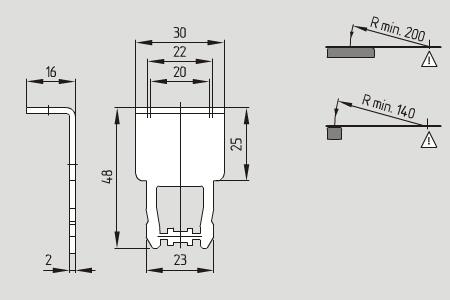

尺寸图
